環(huán)氧樹脂或其他復合樹脂、緩慢固化粘合劑、凝膠或烴類膠在進行膠固化時間測定時，儀器往往不能給出對應的粘度和流變數(shù)據(jù)，博勒飛旋轉粘度計DV2T配合Rheocalc幫助客戶解決這一問題。


環(huán)氧樹脂粘度測試儀器

儀器主機：粘度計 DV2T或流變儀DVNext
轉子：可選標準轉子或便于清洗的一次性轉子和樣品杯。
附件：多種選擇：小量樣品適配器、TC-550AP可編程水浴、帶可編程控制器的Thermosel?加熱器
速度：多種可能性：100 至 0.01 RPM

環(huán)氧樹脂粘度測試方法


為解決用戶對膠固化時間測定儀不能提供粘度或流變數(shù)據(jù)這一擔心，因而推出了固化模式算法。他們負擔不起具有凝膠或物料（環(huán)氧樹脂）“固化”監(jiān)測功能的昂貴流變儀。此算法可實現(xiàn)在廣泛粘度范圍內的數(shù)據(jù)采集。Brookfield Rheocalc?軟件用于儀器控制和數(shù)據(jù)采集。Rheocalc中的軟件”向導”可用-“固化模式“可選，向導可引導用戶對測試進行設置。

在下列應用實例中，博勒飛Brookfield DVNXLV與SC4-27RD一次性轉子和SC4-13RD一次性樣品杯配套使用。初始轉速為100 rpm。粘度隨環(huán)氧系統(tǒng)起反應或固化而增加。每次測量扭矩達到滿量程的90%或滿量程時，速度下降10倍。在最低轉速（此種情況下為0.01 RPM）下，達到90%滿量程時，程序結束運行。圖1顯示數(shù)據(jù)。

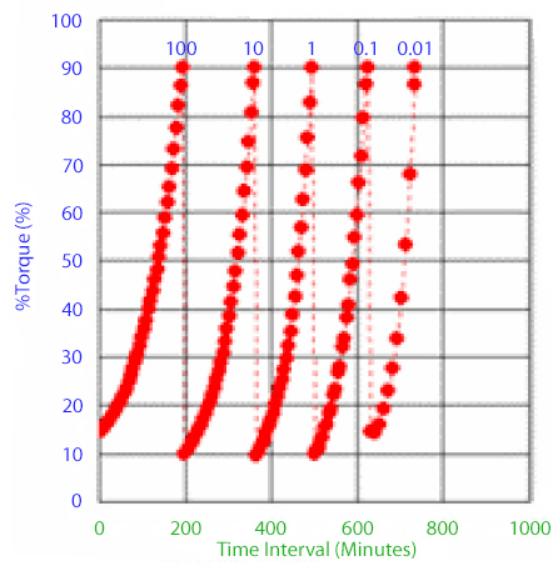

圖1：23°C時的環(huán)氧樹脂固化
% 扭矩與時間
各曲線代表不同數(shù)據(jù)
轉速 (RPM)


圖2的各曲線代表轉子轉速。最左邊的曲線是在100 rpm轉速下運行時的扭矩數(shù)據(jù)；最右邊的曲線是0.01 RPM。轉速在每個連續(xù)時間段內下降一個數(shù)量級。

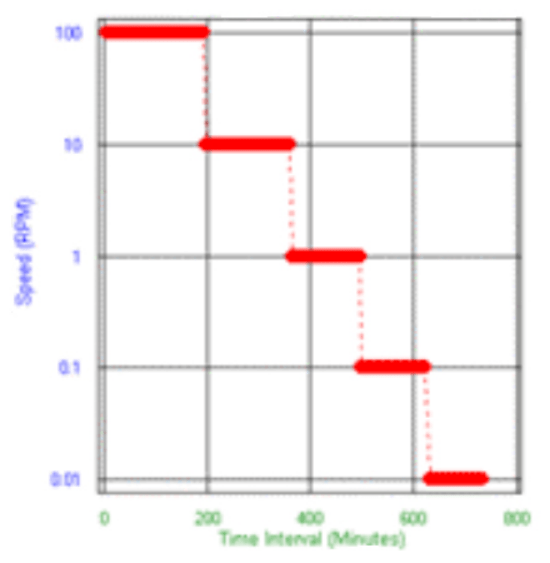

圖2：環(huán)氧樹脂固化測試的轉子轉速與時間數(shù)據(jù)

隨著測試溫度增加，反應或“固化”進程加快。圖3顯示了三種不同控制溫度時粘度變化與時間的關系：23°C, 50°C 和 60°C.

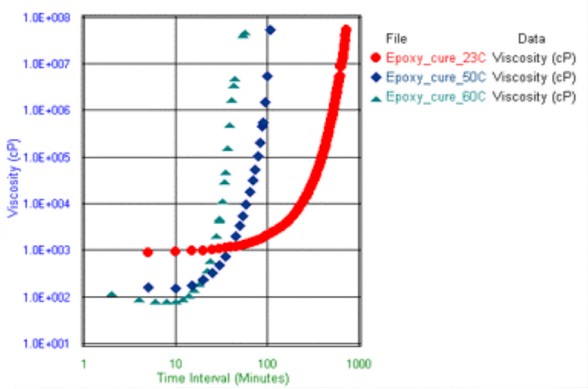

圖3：三種不同溫度下環(huán)氧樹脂固化測試的粘度與時間數(shù)據(jù)
在23°、40°和60°C溫度下監(jiān)測的環(huán)氧樹脂固化
